TE Connectivity - Tilkoblingsbolt f/ RICS m16 - 022515N001
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Egnet for innendørsbruk - Ja
For utendørsbruk - nei
Nominell spenning U0U (Um) - 12,7/22 (24) kV
Nominell strøm iflg. EN 50180/EN 50181 - C (630 A)
Type pluggforbindelse - T-skjøtestykke
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
7070918005049
Elnummer
1167750
Leverandørens varenummer
022515N001
Typebeskrivelse
Reservedeler / tilbehør
Egnet for innendørsbruk:
Ja
For utendørsbruk:
nei
Nominell spenning U0U (Um):
12,7/22 (24) kV
Nominell strøm iflg. EN 50180/EN 50181:
C (630 A)
Type pluggforbindelse:
T-skjøtestykke
Tilkoblingstype leder:
Skrukobling
For antall kjernetråder:
3
Skjermet:
nei
Levert med kabelsko:
nei
Nominellt tverrsnitt fra/til:
25...240 mm²
Jordingsline lengde:
0 m
Bredde:
32 mm
Høyde:
32 mm
Lengde:
1000 mm

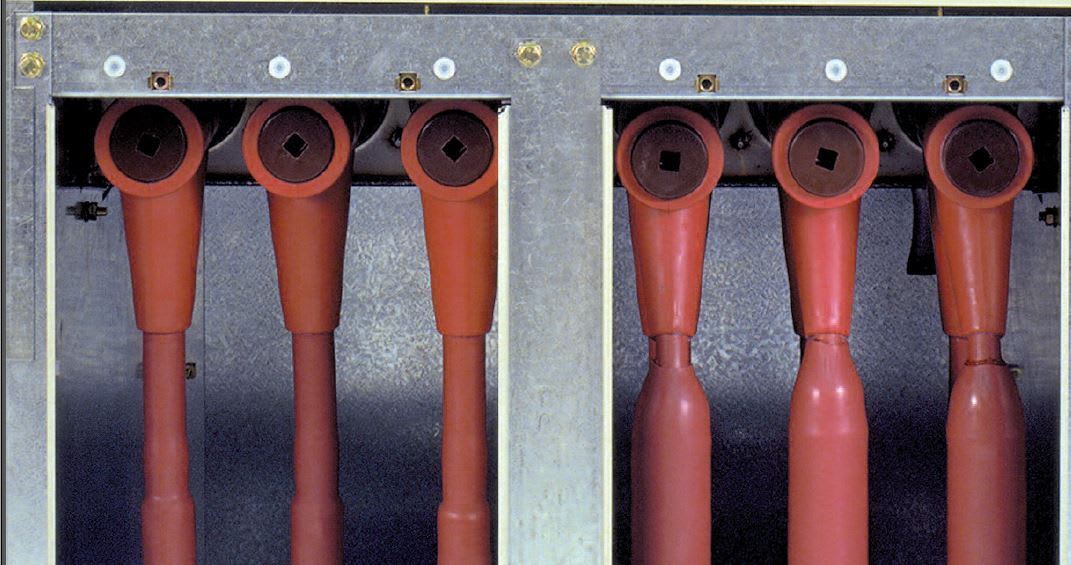

Et tykkvegget isolerhus av høyverdig isolasjonsmateriale tilpasset standardisert konus med kabelinnføring og forseglingsplugg. Den elektriske tilkoblingsbolten er i M16/12. RICS adaptersystem finnes i flere utførelser, for tilkobling av en kabel, to kabler (piggyback) og en kabel samt metalloksyd avleder. RICS adaptersystem brukes sammen med Raychem endeavslutninger. NB! Piggyback adapter og T-adapter for avleder leveres kun med M16 tilkoblingsbolt. RICS adapter leveres med 3 stk T-adaptere pr. sett, bolttilkoblingen er M16/12, alternativt M16, forseglet endeplugg, alternativ for kapasitiv spenningsmåling, silikonfett og montasjebeskrivelse. RICS adaptersystem er testet iht VDE 0278 samt Raychem PPS 3013, og tilfredsstiller fullt ut BS og IEC for fullisolerte system.
