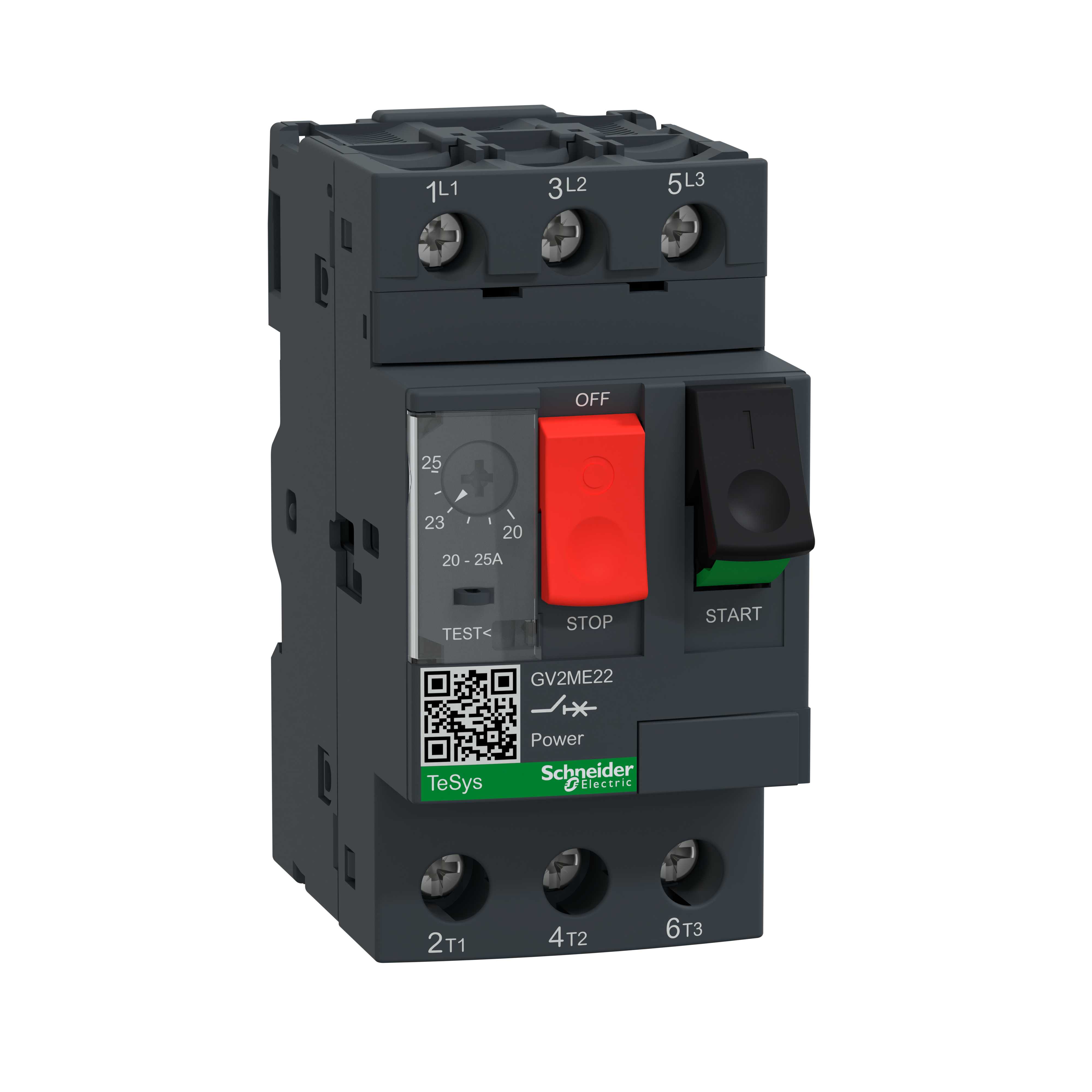

Telemecanique - MOTORVERNBR.20,0-25,0A GV2ME22 MAGNETISK / TERMISK, TESYS
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Innstillingsområde for overlastutløser - 20...25 A
Innstillingsområde for momentan kortslutningsutløser - 327...327 A
Utløserteknikk - Termomagnetisk
Tilkoblingstype hovedstrømkrets - Skrukobling
Antall poler - 3
Emballasje og betingelser
1 STK
Lagervare
EAN/GTIN
3389110343250
Elnummer
4321729
Leverandørens varenummer
GV2ME22
Typebeskrivelse
4321729
Innstillingsområde for overlastutløser
20...25 A
Innstillingsområde for momentan kortslutningsutløser
327...327 A
Utløserteknikk
Termomagnetisk
Tilkoblingstype hovedstrømkrets
Skrukobling
Antall poler
3
Med termisk vern
Ja
Fasebruddsensitiv
Ja
Nominell driftsspenning
230...690 V
Nominell kontinuerlig strøm Iu
25 A
Nominell driftseffekt ved AC-3, 230 V
5,5 kW
Nominell effekt ved AC-3, 400V
11 kW
Utførelse av betjeningselement
Trykkbryter
Apparatkonstruksjon
Komplett utstyr i kapslingen
Med integrert hjelpekontakt
Nei
Med integrert underspenningsutløser
Nei
Nominell verdi kortslutningsbrytestrøm lcu ved 400 V AC
15 kA
Beskyttelsesklasse IP
IP20
Høyde
89 mm
Bredde
45 mm
Dybde
78,2 mm
GV2ME er 3-polede, termisk-magnetiske motorvernbrytere, spesialkonstruert for kontroll og beskyttelse av motorer i henhold til standarden IEC 947-2 og IEC 947-4-1. Bryteevne: 10-100 kA opp til 15 kW. Magnetisk vern (kortslutning): Fast utløsenivå ca 13 ganger den maksimale innstillbare strømmen for termisk utløsning. Det termiske vernet (overlast) kompenserer automatisk for omgivelsestemperatur. Underspenningsvern og shuntutløser kan påmonteres. Bryteren kan låses i stilling "0" med hengelås. Motorvernbryteren tilfredsstiller kravene til skillefunksjon i åpen stilling.
