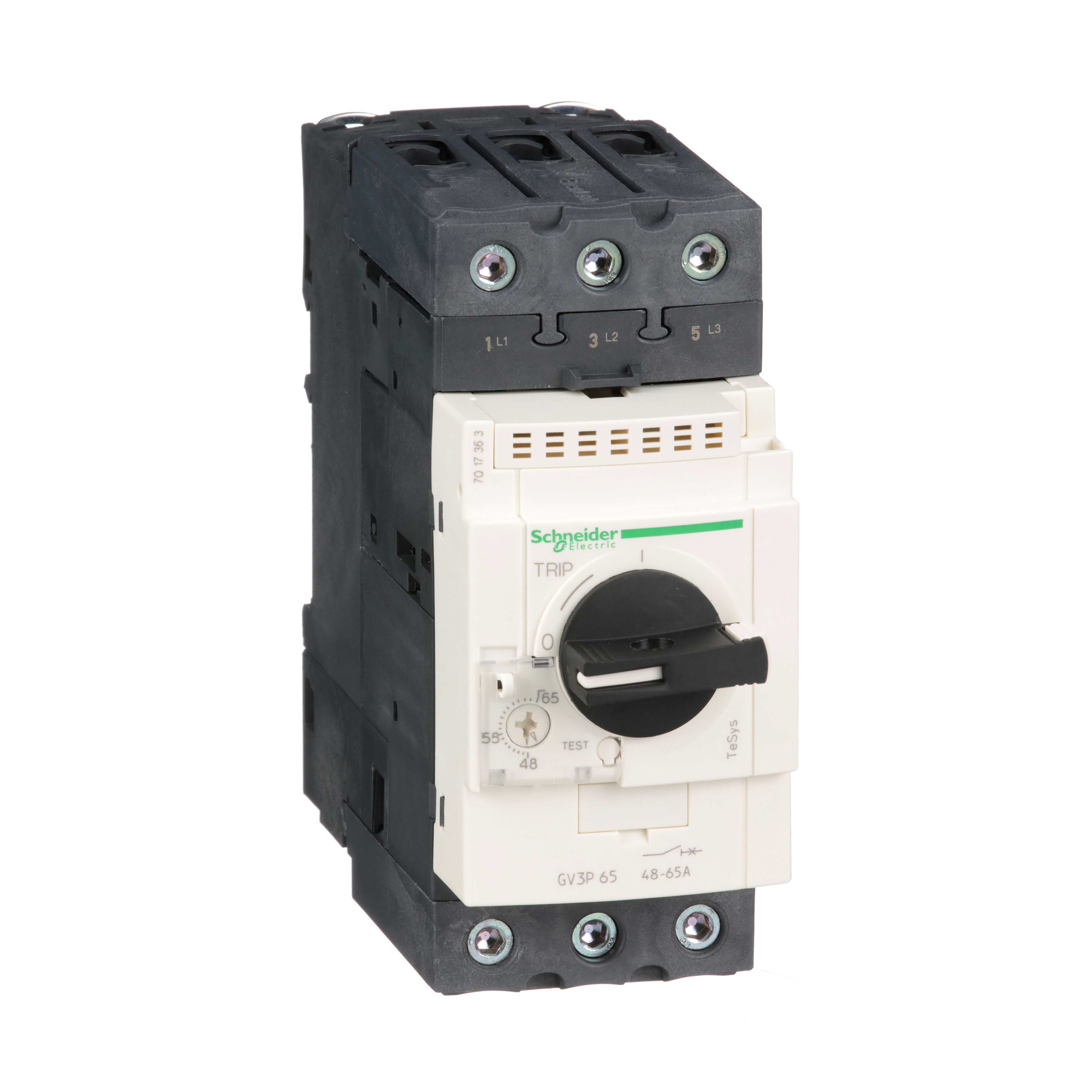

Telemecanique - TeSys GV3-Motorvernbryter-termisk-magnestisk - 48…65A - EverLink BTR tilkobling - GV3P65

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

Innstillingsområde for overlastutløser - 48...65 A
Innstillingsområde for momentan kortslutningsutløser - 910...910 A
Utløserteknikk - Termomagnetisk
Tilkoblingstype hovedstrømkrets - Skrukobling
Antall poler - 3

Emballasje og betingelser

1 STK
Skaffevare

Produktserie

TeSys

Se alle produkter fra denne serien

EAN/GTIN

3389119405416

Elnummer

4321755

Leverandørens varenummer

GV3P65

Typebeskrivelse

4321755

Innstillingsområde for overlastutløser:

48...65 A

Innstillingsområde for momentan kortslutningsutløser:

910...910 A

Utløserteknikk:

Termomagnetisk

Tilkoblingstype hovedstrømkrets:

Skrukobling

Antall poler:

Med termisk vern:

Fasebruddsensitiv:

Nominell driftsspenning:

690...690 V

Nominell kontinuerlig strøm Iu:

65 A

Nominell driftseffekt ved AC-3, 230 V:

18,5 kW

Nominell effekt ved AC-3, 400V:

30 kW

Utførelse av betjeningselement:

Dreieknapp

Apparatkonstruksjon:

Komplett utstyr i kapslingen

Med integrert hjelpekontakt:

nei

Med integrert underspenningsutløser:

nei

Nominell verdi kortslutningsbrytestrøm lcu ved 400 V AC:

50 kA

Beskyttelsesklasse IP:

IP20

Høyde:

132 mm

Bredde:

55 mm

Dybde:

136 mm

GV3 P er 3-polede, termisk-magnetiske motorvernbrytere, spesialkonstruert for kontroll og beskyttelse av motorer i henhold til standardene IEC 947-1, IEC 947-2 og UL/CSA; UL 508 type E sertifikat. Serien kommer i 7 ulike størrelser: 9 - 65 A (5,5 - 30 KW) med bryteevne 50-100 kA (400V). Den magnetiske kortslutningsbeskyttelsen gir fast utløsenivå ca 13 ganger den maksimale innstillbare strømmen for termisk utløsning. Det termiske overlastvernet kompenserer automatisk for omgivelsestemperatur. Byggebredde er 55 mm og underspenningsvern og shuntutløser kan påmonteres.Bryteren kan låses i stilling "0" med hengelås. Motorvernbryteren tilfredsstiller kravene til skillefunksjon i åpne stilling. Umbracoskruetilkobling med EverLink: Et patentert system for å opprettholde korrekt moment også etter lang tid når kobberlederne har gjennomgått en naturlig deformasjon. (4mm Umbraconøkkel/1000V isolert - LADALLEN - elnr. 4178429)
