Vik Ørsta AS - Z-FUNDAMENT H=700MM FOR PULLERT - 3520100C
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type tilbehør/reservedel - Fundament
Materiale - Stål
Overflatebeskyttelse - Pulverlakkert
Tilbehør - nei
Reservedel - nei
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
7052250008209
Elnummer
3641207
Leverandørens varenummer
3520100C
Typebeskrivelse
3641207
Type tilbehør/reservedel:
Fundament
Materiale:
Stål
Overflatebeskyttelse:
Pulverlakkert
Tilbehør:
nei
Reservedel:
nei
Bredde:
286 mm
Høyde:
709 mm
Dybde:
369 mm
Vekt:
15,65 kg

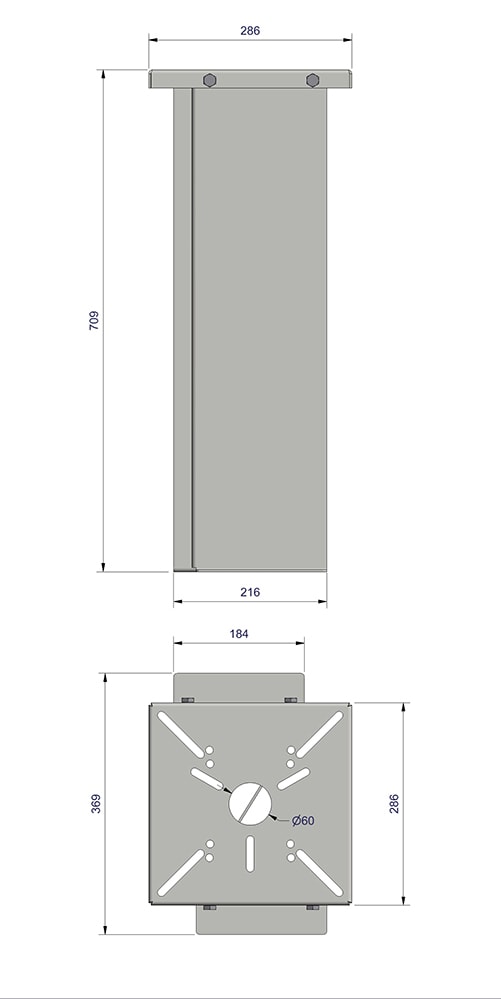

Z-Fundamentet er et universalfundament for pullerter, topplaten på fundamentet har en rekke ulike hullbilder tilpasset ulike pullertvarianter. Se tabell og illustrasjoner for komplett oversikt over de ulike hullbildene. Fundamentet produseres i 3 mm stålplate og leveres CombiCoat®-behandlet (varmforsinket og pulverlakkert) som våre Ørstafundamenter. Standardfarge er RAL 7042 Trafikk Grå.
Fundamentet har tosidig kabelinnføring med innføring av kabel gjennom topplaten på fundamentet. Fundamentet leveres umontert, kompelett med alt festemateriell. Festemateriell består av følgende: 4 stk. 6kt. skrue M10x25 mm og 4 stk. fjærskive M10 til feste av topplate. 4 stk. 6kt. skrue M10x70 mm, 8 stk. rund skive M10 og 12 stk. 6kt. mutter M10 til innfesting av pullert.
Komplett boltoversikt i topplate:
Firkant - c/c250mm, 4 x M10
Firkant - c/c200mm, 4 x M10
Firkant - c/c160mm, 4 x M10
Firkant - c/c150mm, 4 x M10
Firkant - c/c142mm, 4 x M10
Firkant - c/c113mm, 4 x M10
Firkant - c/c152 x 115mm, 4 x M10
Firkant - 2 x M6 (46mm i mellom)
Sirkel - Ø183mm / 120°, 3 x M10
Sirkel - Ø144mm / 120°, 3 x M10
Sirkel - Ø124mm / 120°, 3 x M10
Sirkel - Ø114mm / 120°, 3 x M10
Sirkel - Ø100mm / 120°, 3 x M10
